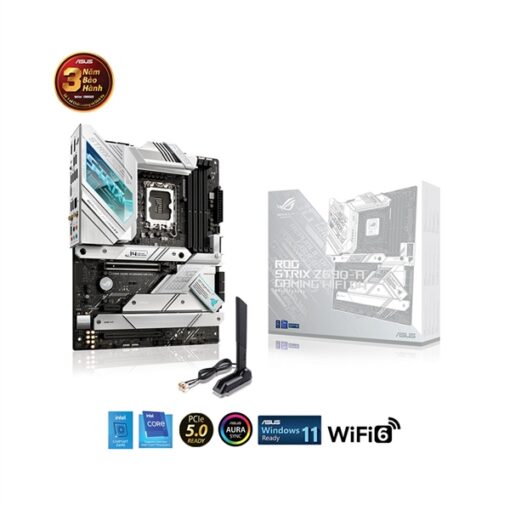

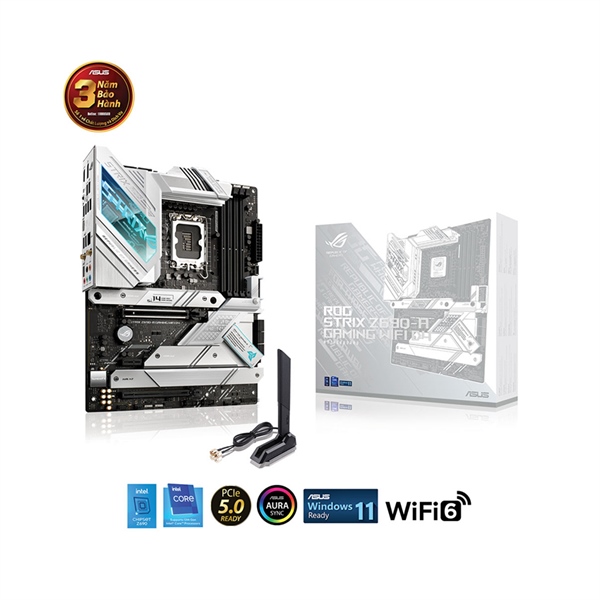

Mainboard ASUS ROG STRIX Z690-A GAMING WIFI D4 (Intel Z690, Socket 1700, ATX, 4 khe RAM DDR4)

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12
• Hỗ trợ Công nghệ Intel ® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

** Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

• 4 x DIMM, Tối đa 128GB, DDR4 5333 (OC) / 5000 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 ( OC) / 3866 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000 / 2933/2800/2666/2400 / 2133 Non-ECC, Bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel ® (XMP)
• OptiMem III

* Hỗ trợ tần số bộ nhớ thực tế tùy thuộc vào loại CPU và mô-đun DRAM, để biết thêm thông tin, hãy tham khảo www.asus.com để biết QVL bộ nhớ (Danh sách nhà cung cấp đủ điều kiện).

• 1 x DisplayPort **
• 1 x cổng HDMI ® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ 8K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI ® 2.1.
**** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa.

Bộ xử lý thế hệ thứ 12 của Intel ®

• 1 x khe cắm PCIe 5.0 / 4.0 / 3.0 x16 *

Bộ chip Intel ® Z690 **

• 1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4) *
• 1 x khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân chia PCIe trong Hướng dẫn sử dụng Chương 1 // trang web hỗ trợ.

** Hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên khe cắm PCIe gắn PCH

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
  • Bộ xử lý Intel ® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.

Bộ chip Intel ® Z690

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA) **
• 6 x cổng SATA 6Gb / s ***

* Công nghệ lưu trữ nhanh Intel ® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Khi M.2_4 đang hoạt động ở chế độ SATA, SATA6G_2 sẽ bị tắt.

*** Cấu hình RAID và ổ đĩa quang không được hỗ trợ trên cổng SATA6G_E1-2.

• 2×2 Wi-Fi 6 (802.11 a / b / g / n / ac / ax)
• Hỗ trợ dải tần 2,4 / 5GHz
• Bluetooth v5.2

• 1 x Cổng USB 3.2 Gen 2×2 (1 x USB Type-C ® )
• 3 x cổng USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C ® )
• 4 x cổng USB 3.2 Gen 1 (4 x Type-A)
• 2 x cổng USB 2.0 (2 x Type-A)

USB phía trước: Tổng số 7 cổng

• 1 x đầu nối USB 3.2 Gen 2×2 (hỗ trợ USB Type-C ® )
• 1 x hỗ trợ đầu cắm USB 3.2 Thế hệ 1 bổ sung 2 cổng USB 3.2 Thế hệ 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4080

• Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
• Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
• Hỗ trợ phát lại lên đến 32-Bit / 384 kHz

Tính năng âm thanh

• Công nghệ che chắn SupremeFX
• Savitech SV3H712 AMP
• Tụ âm thanh cao cấp
• Bìa âm thanh


* Do hạn chế về băng thông HDA, 32-Bit / 192 kHz không được hỗ trợ cho âm thanh Âm thanh vòm 7.1.


** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

• 1 x Cổng USB 3.2 Gen 2×2 (1 x USB Type-C ® )
• 3 x cổng USB 3.2 Gen 2 (2 x Type-A, 1 x USB Type-C ® )
• 4 x cổng USB 3.2 Gen 1 (4 x Type-A)
• 2 x cổng USB 2.0 (2 x Type-A)
• 1 x DisplayPort
• 1 x HDMI ® cảng
• 1 x Mô-đun Wi-Fi
• 1 x cổng Ethernet Intel ® 2.5Gb
• 5 x giắc cắm âm thanh
• 1 x nút BIOS FlashBack ™
• 1 x nút Xóa CMOS

Liên quan đến quạt và làm mát:

• Đầu cắm quạt CPU 1 x 4 chân
• 1 x đầu cắm Quạt OPT CPU 4 chân
• Đầu cắm bơm AIO 1 x 4 chân
• Đầu cắm Quạt khung gầm 5 x 4 chân

Liên quan đến nguồn điện:

• 1 x đầu nối Nguồn chính 24 chân
• 2 x đầu nối nguồn 8 chân + 12V

Liên quan đến lưu trữ:

• 4 x khe cắm M.2 (Phím M)
• 6 x cổng SATA 6Gb / s

USB:

• 1 x đầu nối USB 3.2 Gen 2×2 (hỗ trợ USB Type-C ® )
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Khác:

• 3 x tiêu đề Gen 2 có thể định địa chỉ
• 1 x đầu cắm AURA RGB
• 1 x Xóa tiêu đề CMOS
• 1 x dây nhảy quá áp CPU
• 1 x 12-1 pin Đầu cắm âm thanh mặt trước (AAFP)
• 1 x đầu ra S / PDIF
• 1 x tiêu đề SPI TPM (14-1pin)
• 1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
• 1 x đầu cắm Cảm biến nhiệt
• 1 x Thunderbolt ™ tiêu đề
